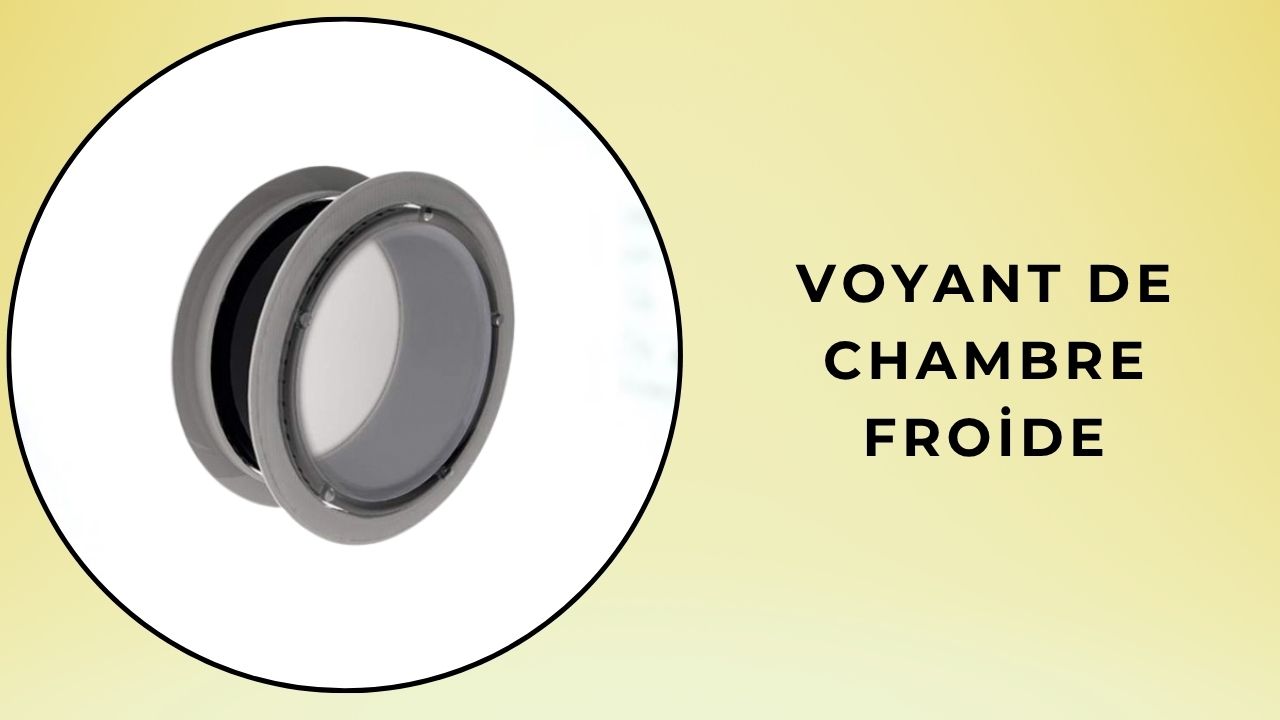

Hublot D'observation Pour Chambre Froide
La fonction du hublot dans les systèmes de chambres froides
Dans les systèmes de chambre froide, le hublot, appelé fenêtre d'observation, est un système de verre isolant spécial permettant de voir l'intérieur depuis l'extérieur. Grâce à ces fenêtres, l'état des produits, des étagères, des équipements ou du personnel à l'intérieur peut être vérifié sans ouvrir la porte de la chambre. Les hublots offrent une facilité de surveillance dans les zones où sont stockés des produits sensibles à la température, tels que les aliments, les produits pharmaceutiques, les substances chimiques ou les échantillons de laboratoire, tout en contribuant à maintenir la chaîne du froid.
Les systèmes modernes de chambre froide sont aujourd'hui très avancés en termes d'efficacité énergétique et de contrôle de la température. L'utilisation du hublot dans ces systèmes minimise les pertes de chaleur tout en permettant aux opérateurs de superviser visuellement les opérations. Comme les activités à l'intérieur de la chambre peuvent être contrôlées depuis l'extérieur sans perte de chaleur, des économies en efficacité énergétique sont réalisées.
Caractéristiques structurelles du hublot
Les hublots sont généralement fabriqués avec un double ou triple vitrage. Un espace est laissé entre les couches de verre, rempli de gaz argon, d'air sec ou de vide. Cela garantit à la fois l'isolation thermique et empêche la formation de buée sur les surfaces de verre. Les verres trempés ou laminés sont couramment utilisés dans leur production. Ces types de verre sont résistants aux chocs thermiques et mécaniques et sont conçus pour se briser de manière sécurisée sans se fragmenter en cas de casse.
Certains modèles de hublot intègrent une technologie de verre chauffant. Des couches résistives transparentes intégrées à la surface interne du verre empêchent la formation de buée et le gel à basses températures. Ce système offre des avantages significatifs, notamment dans les applications de congélateurs profonds en dessous de -18°C.
Matériaux utilisés et détails techniques
Les cadres des hublots sont importants à la fois pour l'esthétique et la durabilité. Dans la production des cadres, on utilise généralement de l'acier inoxydable, de l'aluminium anodisé, du PVC ou des matériaux composites. Ces matériaux offrent des solutions durables et résistantes pour l'environnement de la chambre froide. De plus, les joints d'étanchéité, les remplissages en silicone et les bandes d'isolation utilisés lors de l'installation jouent un rôle crucial dans la prévention des ponts thermiques entre le verre et le panneau.
L'espace entre les couches de verre est scellé hermétiquement. Au cours de ce processus, des matériaux de remplissage à base de butyle ou de polysulfure sont appliqués sur les bords du verre. Cela empêche l'infiltration d'humidité et garantit l'absence de buée sur les surfaces de verre pendant une longue période.
Anti-buée et clarté visuelle
L'une des fonctions les plus importantes du verre de la chambre froide est l'anti-buée. La formation de buée sur la surface du verre réduit la visibilité et annule la fonctionnalité du verre. Pour cette raison, la plupart des hublots sont équipés d'un revêtement anti-buée. Cette technologie, appliquée sous forme de film spécial ou de couche chimique sur la surface interne du verre, empêche la formation de buée.
Alternativement, des systèmes de verre chauffant peuvent également être utilisés. Ces systèmes contiennent des couches conductrices fines qui génèrent de la chaleur à l'aide d'énergie électrique. Ils maintiennent la température de la surface du verre constante, évitant ainsi la condensation. Cette technologie est indispensable, notamment dans les systèmes fonctionnant en continu à des températures de -25°C ou inférieures.
Contribution à l'efficacité énergétique
Les hublots ne sont pas utilisés uniquement pour l'observation, mais constituent également un composant important pour l'efficacité énergétique. L'ouverture fréquente des portes de la chambre froide perturbe l'équilibre thermique interne, ce qui entraîne une consommation d'énergie accrue des systèmes de réfrigération. Grâce au hublot, les opérateurs peuvent vérifier l'état intérieur sans ouvrir la porte, ce qui réduit la consommation d'énergie tout en améliorant la qualité des produits.
De plus, grâce à leur conception à double vitrage et isolation thermique, les hublots bloquent la chaleur provenant de l'environnement extérieur. Cela permet de maintenir la température interne de la chambre froide plus stable. Cette caractéristique est particulièrement importante dans les zones à haute sensibilité thermique, telles que les entrepôts alimentaires, les salles de produits médicaux et les laboratoires.
Applications
Les hublots sont largement utilisés non seulement dans l'industrie alimentaire, mais aussi dans de nombreux autres domaines. Les entrepôts pharmaceutiques, les banques de sang, les salles de stockage de produits biologiques, les laboratoires, les centres logistiques et les dépôts de substances chimiques en font partie. Dans ces zones, un contrôle constant des produits est nécessaire, mais ouvrir fréquemment les portes met en danger la qualité et la sécurité des produits. Ainsi, l'utilisation des hublots se distingue comme une solution cruciale.
Dans certains cas, des revêtements de protection contre les UV sont ajoutés aux surfaces de verre des hublots. Ces revêtements empêchent les rayons UV provenant de la lumière du soleil ou de l'éclairage artificiel de pénétrer dans la chambre froide. Cela est particulièrement important pour protéger les produits sensibles aux rayons UV.
Détails d'installation et de montage
Les aspects clés à considérer lors de l'installation des hublots incluent l'épaisseur du mur, le type de panneau, l'ouverture de montage et la compatibilité du cadre. Les hublots sont généralement montés sur des murs de panneaux sandwich et doivent être dimensionnés en fonction de l'épaisseur du panneau. Des mesures ou une installation incorrectes peuvent réduire les performances d'isolation du verre ou provoquer des problèmes tels que la buée et les fuites.
Lors de l'installation, le cadre doit être correctement fixé, et aucun espace d'air ne doit subsister lors de la pose du verre. Les vis de montage, le ruban isolant et les matériaux d'étanchéité doivent être utilisés correctement. De plus, certains modèles de hublot sont équipés de systèmes de cadres amovibles pour faciliter le nettoyage et l'entretien.
Options de taille et de personnalisation
Les hublots peuvent être fabriqués dans différentes tailles et formes selon le projet. Bien que des tailles standard comme 400x600 mm ou 500x800 mm soient couramment utilisées, des formes carrées, rectangulaires ou circulaires peuvent être produites selon les besoins. De plus, des options telles que l'épaisseur du verre, la fonction de chauffage, la protection UV ou le verre coloré peuvent être ajoutées selon les exigences du client. Ces options de personnalisation varient en fonction de l'objectif d'utilisation et de la disposition de la chambre froide.
Entretien et nettoyage
Un entretien périodique est essentiel pour la longévité des hublots. Les surfaces de verre doivent être nettoyées avec des produits chimiques appropriés, et des chiffons en microfibre doivent être utilisés pour éviter les rayures. En cas de formation de buée ou de signes de fuite sur la surface du verre, les joints doivent être vérifiés. Dans les systèmes de verre chauffant, des tests réguliers des circuits de chauffage sont cruciaux pour un fonctionnement sûr.
Surveillance visuelle et applications de sécurité
Dans les systèmes de chambre froide, l'utilisation du hublot est importante non seulement pour la surveillance, mais aussi pour la sécurité. Dans les zones où sont stockés des produits pharmaceutiques, des matériaux biologiques ou des aliments précieux, la possibilité d'observer les activités depuis l'extérieur améliore la sécurité du personnel. Dans certains systèmes, des caméras peuvent être intégrées au verre du hublot, permettant une surveillance en temps réel ou l'enregistrement des opérations internes depuis un emplacement central.
De plus, dans les scénarios d'urgence, les hublots remplissent une fonction vitale en permettant de remarquer le personnel coincé à l'intérieur. En termes de sécurité des travailleurs dans des espaces confinés, le verre permet un contact visuel avec l'extérieur, facilitant une intervention immédiate en cas de problème.
Réduction de l'effet des ponts thermiques par les hublots
Les ponts thermiques sont des points dans les systèmes de construction qui affectent négativement l'efficacité énergétique. Dans les murs de la chambre froide, ces ponts se produisent souvent aux jonctions de verre ou de métal. Cependant, les systèmes modernes de hublot utilisent des cadres à barrière thermique pour minimiser cet effet. Ces cadres réduisent la conductivité entre les surfaces interne et externe, minimisant le transfert de chaleur.
De plus, les revêtements à faible émissivité (low-E) utilisés entre les couches de verre offrent une résistance supplémentaire au transfert de chaleur. Ces revêtements réduisent les pertes d'énergie à travers le verre, ce qui est particulièrement important dans les installations visant des certifications de bâtiments verts, comme LEED.
Technologies de verre spéciales et hublots intelligents
Dans les systèmes de hublot de nouvelle génération, des technologies de verre intelligent sont en cours d'introduction. Ces verres peuvent être équipés de la technologie de verre électrochromique, permettant de passer de transparent à opaque lorsqu'un courant électrique est appliqué. Cela permet aux opérateurs de basculer entre rendre l'intérieur visible ou privé. Cette technologie peut être utile pour la confidentialité des données dans les laboratoires, la production pharmaceutique ou les salles de recherche et développement.
Une autre innovation concerne les systèmes de verre à contrôle solaire. Ces verres ajustent automatiquement leur niveau de transparence en fonction de l'intensité de la lumière entrante, empêchant les effets nocifs des rayons UV tout en maintenant l'équilibre thermique interne.
Normes et certification des hublots
La production et l'utilisation du verre de la chambre froide sont réglementées par certaines normes internationales. Les normes les plus couramment utilisées incluent :
- EN 1279 (Performance des unités de verre isolant)
- ISO 12543 (Durabilité du verre laminé)
- EN 12150 (Norme du verre trempé)
- Conformité HACCP (Propreté des surfaces de verre pour la sécurité alimentaire)
De plus, la certification CE, la conformité RoHS et REACH des produits proposés par les fabricants sont considérées comme des indicateurs de qualité. Les hublots utilisés dans les applications médicales doivent passer des tests de biocompatibilité et de résistance chimique.
Options de verre coloré et à motifs
Dans les projets où l'esthétique est une priorité, le verre peut être produit dans différentes teintes de couleur. En particulier dans les chambres froides ouvertes aux zones destinées aux clients, des teintes grises, bleues ou bronze peuvent être appliquées au verre. Ces teintes aident à bloquer la lumière du soleil et améliorent l'harmonie architecturale.
Dans certains projets, des motifs décoratifs sont appliqués aux surfaces de verre à l'aide de techniques de sérigraphie, de sablage ou de revêtement par film. Ces techniques font des hublots non seulement fonctionnels, mais aussi une partie intégrante du design architectural du projet.
