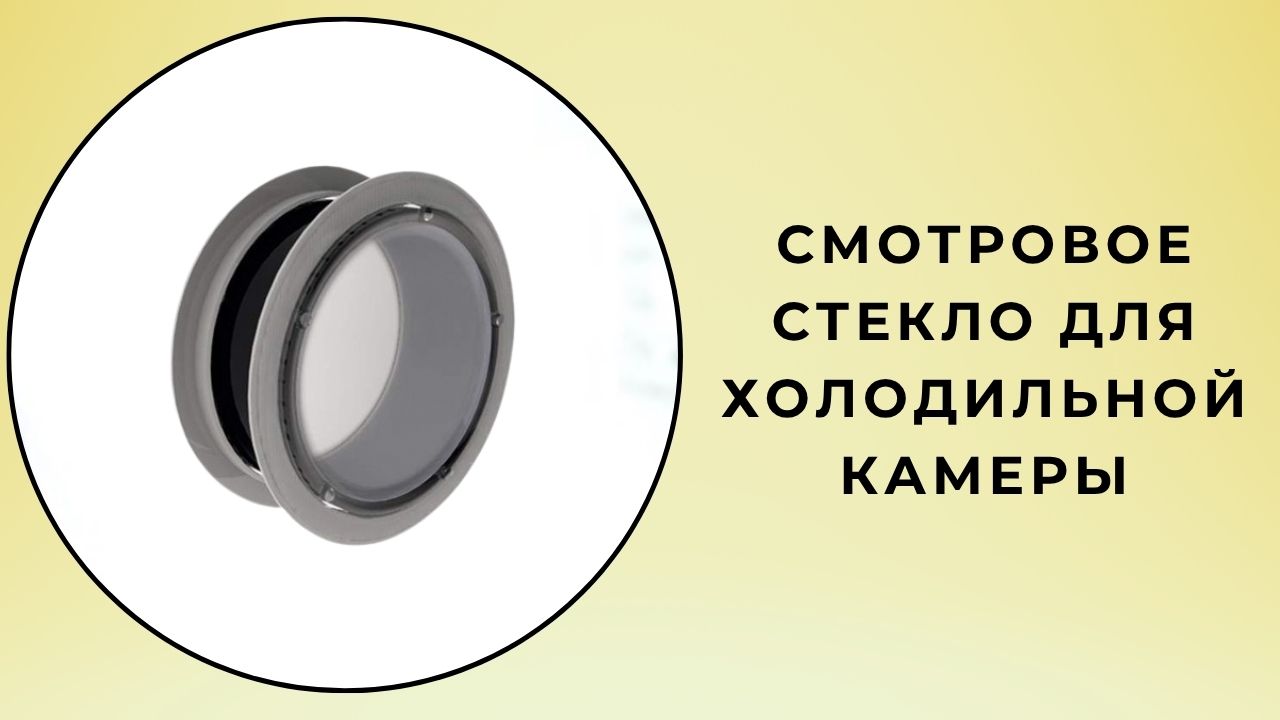

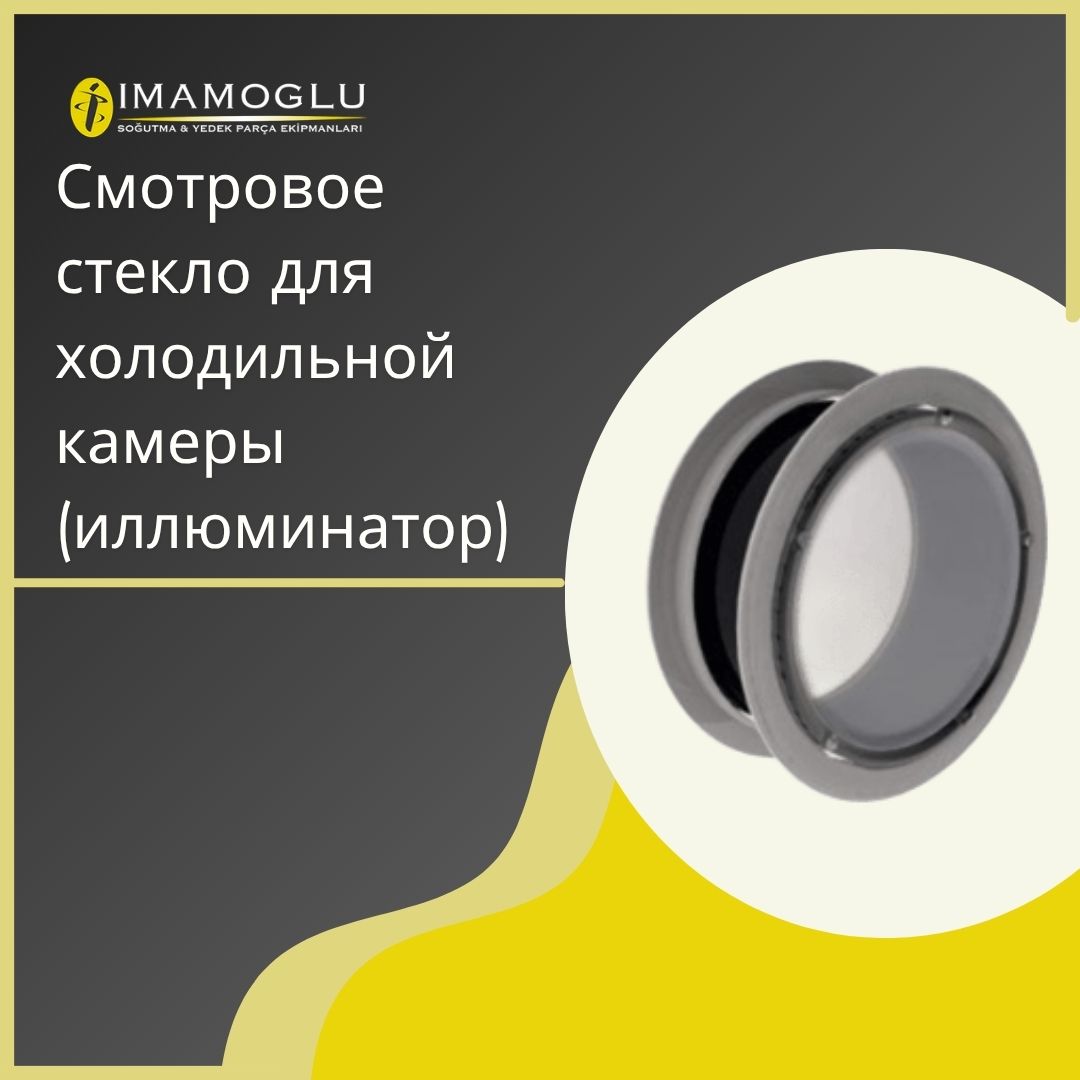

Смотровое стекло для холодильной камеры (иллюминатор)
Функция иллюминатора в системах холодильных камер
В системах холодильная камера иллюминатор, также называемый смотровым окном, представляет собой специально изолированную стеклянную систему, позволяющую видеть внутреннее пространство снаружи. Благодаря этим окнам можно контролировать состояние продуктов, полок, оборудования или персонала внутри камеры без открытия двери. Иллюминаторы обеспечивают удобство наблюдения в помещениях, где хранятся чувствительные к температуре продукты, такие как продукты питания, медикаменты, химические вещества или лабораторные образцы, а также способствуют сохранению холодовой цепи.
Современные системы холодильная камера сегодня обладают высокой степенью энергоэффективность и контроля температуры. Использование иллюминатора в этих системах минимизирует потери тепла, позволяя операторам визуально контролировать процессы. Поскольку контроль деятельности внутри камеры осуществляется снаружи без потерь тепла, достигается экономия в энергоэффективность.
Конструктивные особенности иллюминатора
Иллюминаторы обычно изготавливаются с двойным или тройным остеклением. Между слоями стекла оставляется зазор, заполненный аргоном, сухим воздухом или вакуумом. Это обеспечивает теплоизоляция и предотвращает запотевание стеклянных поверхностей. В производстве стекол часто используются закалённое или ламинированное стекло. Эти типы стекол устойчивы к термическим и механическим воздействиям и разработаны так, чтобы при разбивании они безопасно рассыпались, не образуя осколков.
В некоторых моделях иллюминатора используется технология подогрева стекла. Прозрачные резистивные слои, встроенные во внутреннюю поверхность стекла, предотвращают запотевание и замерзание при низких температурах. Эта система особенно полезна в морозильных камерах с температурами ниже -18°C.
Используемые материалы и технические детали
Рамы иллюминатора важны как с эстетической, так и с точки зрения долговечности. Для производства рам обычно используются нержавеющая сталь, анодированный алюминий, ПВХ или композитные материалы. Эти материалы обеспечивают долговечные и надёжные решения для среды холодильная камера. Кроме того, уплотнительные прокладки, силиконовые наполнители и изоляционные ленты, используемые при установке, играют ключевую роль в предотвращении тепловых мостиков между стеклом и панелью.
Зазор между слоями стекла герметично закрывается. В процессе применяются наполнители на основе бутила или полисульфида к краям стекла. Это предотвращает проникновение влаги и обеспечивает отсутствие запотевания на стеклянных поверхностях в течение длительного времени.
Защита от запотевания и визуальная чёткость
Одной из важнейших функций стекла холодильная камера является защита от запотевания. Запотевание на поверхности стекла снижает видимость и устраняет функциональность стекла. По этой причине большинство иллюминаторов оснащены покрытием против запотевания. Технология защита от запотевания, применяемая в виде специальной плёнки или химического слоя на внутренней поверхности стекла, предотвращает образование тумана.
В качестве альтернативы могут использоваться системы с подогревом стекла. Такие системы содержат тонкие проводящие слои, генерирующие тепло с помощью электроэнергии. Эти системы поддерживают постоянную температуру поверхности стекла, предотвращая конденсацию. Эта технология становится незаменимой, особенно в системах, работающих при температурах -25°C и ниже.
Вклад в энергоэффективность
Иллюминаторы используются не только для наблюдения, но и являются важным компонентом для энергоэффективность. Частое открытие дверей холодильная камера нарушает внутренний температурный баланс, заставляя системы охлаждения потреблять больше энергии. Благодаря иллюминатору операторы могут контролировать внутреннее состояние, не открывая дверь, что снижает энергопотребление и повышает качество продукции.
Кроме того, благодаря конструкции с двойным остеклением и теплоизоляция иллюминатор не пропускает тепло из внешней среды. Это позволяет поддерживать более стабильную температуру внутри холодильная камера. Эта особенность особенно важна в помещениях с высокой температурной чувствительностью, таких как склады пищевых продуктов, медицинских изделий и лабораторий.
Области применения
Иллюминаторы широко используются не только в пищевой промышленности, но и во многих других областях. К ним относятся фармацевтические склады, банки крови, помещения для хранения биологических продуктов, лаборатории, логистические центры и склады химических веществ. В этих областях требуется постоянный контроль продукции, но частое открытие дверей создаёт риск для качества и безопасности продукции. Поэтому использование иллюминатора выступает ключевым решением.
В некоторых случаях на стеклянные поверхности иллюминаторов наносятся защитные покрытия от ультрафиолета. Эти покрытия предотвращают проникновение ультрафиолетовых лучей от солнечного света или искусственного освещения в холодильная камера. Это особенно важно для защиты продукции, чувствительной к ультрафиолету.
Детали установки и сборки
Ключевые аспекты, которые необходимо учитывать при установке иллюминаторов, включают толщину стен, тип панели, монтажное отверстие и совместимость рамы. Иллюминаторы обычно устанавливаются на сэндвич-панели и должны быть правильно подобраны по толщине панели. Неправильные измерения или установка могут снизить изоляционные характеристики стекла или вызвать проблемы, такие как запотевание и утечки.
Во время установки рама должна быть правильно установлена, а при размещении стекла не должно оставаться воздушных зазоров. Монтажные винты, изоляционная лента и уплотнительные материалы должны использоваться правильно. Кроме того, в некоторых моделях иллюминатора используются съёмные рамочные системы для упрощения очистки и обслуживания.
Размеры и возможности настройки
Иллюминаторы могут быть изготовлены в различных размерах и формах в зависимости от проекта. Хотя стандартные размеры, такие как 400x600 мм или 500x800 мм, часто используются, возможны квадратные, прямоугольные или круглые формы по необходимости. Кроме того, по запросу клиента могут быть добавлены такие опции, как толщина стекла, функция подогрева, защита от ультрафиолета или цветное стекло. Эти параметры настройки зависят от назначения и планировки холодильная камера.
Обслуживание и очистка
Для долговечности иллюминаторов требуется регулярное обслуживание. Стеклянные поверхности следует очищать подходящими химическими средствами, а для предотвращения царапин предпочтительно использовать салфетки из микрофибры. Если на поверхности стекла наблюдаются запотевание или признаки утечки, необходимо проверить уплотнители. В системах с подогревом стекла регулярное тестирование нагревательных цепей важно для безопасной работы.
Визуальный контроль и меры безопасности
В системах холодильная камера использование иллюминатора важно не только для наблюдения, но и с точки зрения безопасности. В помещениях, где хранятся медикаменты, биологические материалы или ценные продукты питания, возможность наблюдения за деятельностью снаружи повышает безопасность персонала. В некоторых системах на стекло иллюминатора можно интегрировать камеры, что позволяет осуществлять мониторинг в реальном времени или записывать внутренние операции из центрального пункта.
Кроме того, в чрезвычайных ситуациях иллюминаторы выполняют жизненно важную функцию, позволяя заметить персонал, застрявший внутри. В рамках безопасности работников в закрытых пространствах стекло обеспечивает визуальную связь с внешней средой, облегчая немедленное вмешательство в случае проблем.
Снижение эффекта тепловых мостиков с помощью иллюминаторов
Тепловые мостики — это точки в строительных системах, которые негативно влияют на энергоэффективность. В стенах холодильная камера такие мостики часто возникают в местах соединения стекла или металла. Однако современные системы иллюминатора используют рамочные системы с тепловыми барьерами для минимизации этого эффекта. Эти рамы снижают проводимость между внутренней и внешней поверхностями, сводя передачу тепла к минимуму.
Кроме того, покрытия с низкой эмиссией (low-E), используемые между слоями стекла, обеспечивают дополнительное сопротивление теплопередаче. Эти покрытия уменьшают потери энергии через стекло, что особенно важно для объектов, стремящихся к сертификации зелёных зданий, таких как LEED.
Специальные технологии стекла и умные иллюминаторы
В системах иллюминатора нового поколения начинают применяться технологии умного стекла. Эти стёкла могут быть оснащены электрochrome технологией, позволяющей переключаться между прозрачным и матовым состоянием при подаче электрического тока. Это позволяет операторам переключаться между видимостью и конфиденциальностью внутреннего пространства. Эта технология может быть полезной для обеспечения конфиденциальности данных в лабораториях, фармацевтическом производстве или исследовательских помещениях.
Ещё одно новшество — это системы стекла с солнечным контролем. Эти стёкла автоматически регулируют уровень прозрачности в зависимости от интенсивности света, предотвращая вредное воздействие ультрафиолетовых лучей и сохраняя внутренний тепловой баланс.
Стандарты и сертификация иллюминаторов
Производство и использование стекла холодильная камера регулируются определёнными международными стандартами. Наиболее распространённые стандарты включают:
- EN 1279 (Производительность изолированных стеклянных блоков)
- ISO 12543 (Долговечность ламинированного стекла)
- EN 12150 (Стандарт закалённого стекла)
- Соответствие HACCP (Чистота стеклянной поверхности для безопасности пищевых продуктов)
Кроме того, сертификация CE, соответствие RoHS и REACH продукции, предлагаемой производителями, считаются индикаторами качества. Иллюминаторы, используемые в медицинских целях, должны проходить тесты на биосовместимость и химическую стойкость.
Варианты цветного и узорчатого стекла
В проектах, где эстетика имеет приоритет, стекло может быть изготовлено в различных цветовых оттенках. Особенно в холодильных камерах, открытых для клиентских зон, на стекло могут наноситься серые, синие или бронзовые оттенки. Эти оттенки помогают блокировать солнечный свет и повышают архитектурную гармонию.
В некоторых проектах на стеклянные поверхности наносятся декоративные узоры с использованием методов трафаретной печати, пескоструйной обработки или нанесения плёнки. Эти технологии делают иллюминаторы не только функциональными, но и частью архитектурного дизайна проекта.
